Smartglow de Galvaluz, ha diseñado la arquitectura CADI, basándose en los parámetros de gestión del protocolo internacional DALI (Digital Addressable Lighting Interface), diseñado específicamente para control de iluminación. https://en.wikipedia.org/wiki/Digital_Addressable_Lighting_Interface
Sus principales características son controlar los niveles de iluminación mediante sensores de luz, ubicando niveles objetivos de luminancia (luz que sale o rebota en un objeto y llega a nuestros ojos), muchas veces determinados por organismos nacionales o por las ART, con el manejo consiguiente de la intensidad luminosa de los artefactos de iluminación mediante dimmers digitales inteligentes, teniendo en cuenta el Daylight Harvesting o Aprovechamiento de la luz natural, para compensar la misma en caso del ocaso del sol o por efecto de las nubes, al igual que sensores de movimiento para determinar el paso de personas por el lugar, de manera de lograr:
- Iluminación ideal para el personal con el consiguiente confort visual, reduciendo el deslumbramiento o la falta de nivel de luz adecuado
- Ahorro energético que según el uso actual puede variar desde un 20% al 60%, en especial automatizando el encendido o el nivel de iluminación
- Aumento de la vida útil de las luminarias
- Cumplimiento fácil de normas (ASHRAE, IECC, Código de Edificación)
Sistemas De Control E Iluminación Industrial – Productos SmartGlow
Nuestra arquitectura CADI, a diferencia del DALI, es que no precisa el recambio de toda la estructura de iluminación existente para adaptarlos a las normas indicadas por DALI, lo que lo transforma este último caso en mayor erogación inicial, por lo que facilita grandemente actualizar a un sistema moderno controlado sin tener que hacer un recambio de gran parte del sistema de iluminación.
En nuestro caso, tenemos 3 modelos dependiendo de la configuración existente
- CADI Standalone:
Artefacto o dispositivo que controla uno o varios artefactos de iluminación de forma autónoma con independencia del resto de la instalación.
No existe conectividad entre dos o más unidades instaladas del mismo tipo.
- Sistema CADI:
Es la integración en red de un conjunto de dispositivos como, dimmer digital, sensores de luz, sensores de movimiento o sensores de ocupación, gobernados vía un controlador de mando centralizado.
Existe conectividad entre dos o más unidades instaladas del mismo tipo.
Capacidad de control de dispositivos afines con Smart glass o vidrios inteligentes.
- CADI_Extendido:
Es la versión extendida del controlador CADI (Control automático digital de iluminación)
Es una versión en desarrollo que incluye sensores de temperatura para control inteligente de vidrios inteligentes en función de la temperatura ambiente.
El objetivo es buscar un equilibrio dinámico entre iluminación y radiación solar, incorporando la medición de temperatura ambiente, cuya finalidad es optimizar los consumos energéticos en climatización.
Recomendado para ambientes con climatización distribuida o local.
Arquitectura CADI : Control Automático Digital de Iluminación – puntos de impacto para mejorar la eficiencia
Directos:
- Corrección automática del sobredimensionamiento (Ver gráfico punto 1)
- Corrección automática de sobre exposición (Ver gráfico punto 2 )
- Penalizaciones por demanda
Indirectos:
- Costos de mantenimiento
- Reducción de residuos
Impacto no económico:
- Confort
- Salud Visual
Puntos de ahorro energético.
Punto 1 sobredimensionamiento necesario
Texto para este bloque

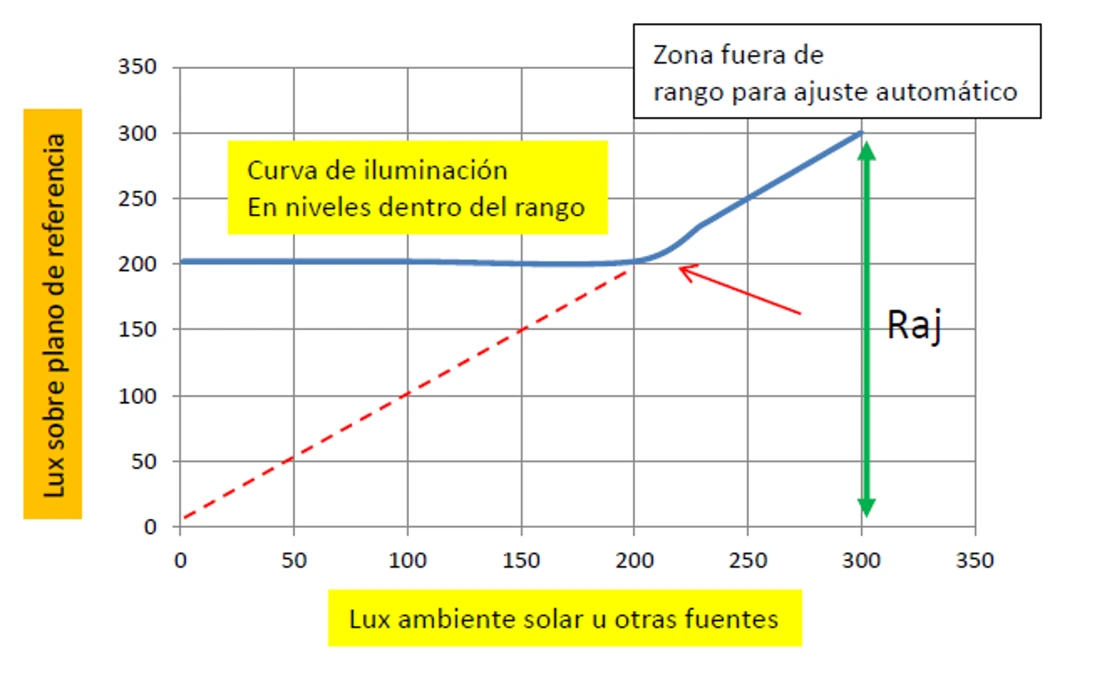

Arquitectura CADI : punto 2, sobre exposición Modelo genérico a Closed loop / bucle cerrado / auto calibración.
Subtítulo para este bloque
Título para este bloque
Arquitectura CADI : punto 3, Mantenimiento
El control sobre sistemas de iluminación LEDs mejora la vida útil de los mismos.
El resultado es un incremento de la duración con una reducción en los costos de mantenimiento del orden del 30% promedio según los casos de uso.
Los factores a considerar son:
- Reducción de residuos electrónicos.
- Horas efectivas de uso a plena carga.
- Valor de la tasa de encendido / apagado definido para vida media. (IEC 60064 / IEC 62560).
- Temperatura de trabajo.
- Remplazos de lámparas o LEDs.
- Mano de obra mantenimiento.
Subtítulo para este bloque
Título para este bloque
Texto para este bloque
Sistema distribuido control centralizado
Subtítulo para este bloque
Título para este bloque
Texto para este bloque
Arquitectura CADI – ejemplos de iluminación
- 10-5 lux Luz de Sirio, la estrella más brillante del cielo nocturno
- 10-4 lux Luz estelar total, cielo nublado
- 0,002 lux Cielo nocturno despejado sin luna con corriente de aire
- 0,01 lux Luna en cuarto creciente 0,27 lux Luna llena en una noche despejada
- 1 lux Luna llena en latitudes tropicales
- 3,4 lux Límite oscuro del crepúsculo civil bajo un cielo despejado
- 50 lux Sala de estar familiar
- 80 lux Pasillo/baño
- 100 lux Día nublado muy oscuro
- 320 lux a 500 lux Iluminación de oficina
- 400 lux Amanecer o atardecer en un día despejado
- 1000 lux Día nublado; iluminación típica de estudio de televisión
- 10 000 lux a 25 000 lux Luz diurna completa (sin sol directo)
- 32 000 lux a 130 000 lux Luz solar directa
Sistema CADE
- El controlador CADE, es una variante en desarrollo que se suma a la línea CADI.
- El acrónimo CADE corresponde a las siglas de Control Automático De Energía.
- Este controlador maneja una serie de dispositivos de control y medición tales como Smart switch y lectura de instrumentos de potencia y energía.
- El sistema está orientado a clientes de alto consumo de energía en tarifa T3 y con grandes superficies.
- Tiene como objetivo administrar la demanda de potencia y requerimientos de energía en forma inteligente, obteniendo como resultado una disminución acotada y sostenible del costo en energía.
- Nosotros realizamos la ingeniería de iluminación y gestión de energía proponiendo los cambios necesarios para hacer más eficiente el consumo de energía y bajar los costos de la misma, máxime en momentos como esto que por la baja de subsidios se ven mayores variaciones en el costo.
