SINTESIS DE LA GUÍA

Fundamentos Físicos y Fotometría Avanzada de la Luz

• La luz es energía electromagnética visible entre 380 y 780 nm, con UV e IR fuera del espectro visible.
• Las magnitudes clave son flujo luminoso, intensidad, iluminancia y luminancia, relacionadas mediante fórmulas específicas.
• Las leyes básicas incluyen la inversa del cuadrado y el coseno de Lambert, fundamentales para calcular distribución de luz.
• Las curvas fotométricas muestran cómo las luminarias emiten luz en diferentes direcciones, usando archivos estándar como IES y LDT.

Fisiología, Visión Humana y Ergonomía Visual

• El deslumbramiento molesto y perturbador afectan la percepción visual, siendo el UGR método estándar para su cuantificación.
• La luz influye en el sistema circadiano mediante células ipRGC, regulando melatonina y cortisol para mejorar o reducir alertas.
• El concepto Human Centric Lighting (HCL) ajusta espectro y cantidad de luz según la jornada para bienestar y productividad.

Tecnología de Fuentes Luminosas y Componentes Electrónicos

• Los LEDs funcionan por recombinación de electrones en semiconductores y usan fósforo para producir luz blanca.
• La calidad cromática se evalúa mediante CRI y TM-30-18, considerando fidelidad y saturación, con énfasis en R9 para tonos saturados.
• La consistencia del color se controla con las elipses de MacAdam, donde 1-2 SDCM indican variación imperceptible.
• Los drivers regulan la corriente y permiten dimerizado por PWM o CCR, usando protocolos como DALI-2 para control digital avanzado.

Normativa, Seguridad y Eficiencia en iluminación

• La norma UNE-EN 12464 establece requisitos en iluminación para distintos espacios, especificando niveles, uniformidad y control de deslumbramiento.

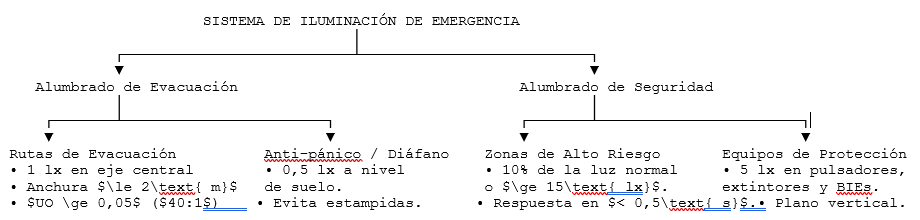

• La iluminación de emergencia debe garantizar rutas seguras con autonomía mínima de 1 hora y niveles adecuados.
• Los parámetros críticos incluyen la iluminancia, la uniformidad, el índice de reproducción cromática y el UGR.
• La eficiencia energética y seguridad eléctrica se regulan mediante normativas específicas como REBT y CTE HE3.

Método de Cálculo y Diseño Luminotécnico

• El método del factor de utilización estima la cantidad de luminarias necesarias, considerando reflectancias y espacio.
• El cálculo de mantenimiento ajusta la iluminación considerando envejecimiento, suciedad y fallas, con F_m típico de 0,80 en oficinas.
• El método punto por punto evalúa la iluminación en ubicaciones específicas para mayor precisión.
• La simulación mediante software y análisis BIM ofrecen detalles en distribución y uniformidad, complementando los cálculos manuales

Criterios de Selección por Tipo de Espacio

• La elección de luminarias depende del uso: oficinas, industrias, centros sanitarios o exteriores.
• Se establecen niveles mínimos de lux, UGR para deslumbramiento, y requisitos de reproducción cromática adecuados a cada entorno.
• La normativa específica regula la iluminación en áreas críticas como quirófanos, museos y almacenes, con estándares claros.
• La selección correcta asegura eficiencia, ergonomía, seguridad y bienestar en los espacios laborales y profesionales.

Mantenimiento de luminarias y superficies

• La acumulación de polvo y suciedad en difusores, lentes y superficies ópticas reduce el flujo luminoso.
• La pérdida de rendimiento depende de tipo de luminaria, ambiente, limpieza y humedad, según ISO/CIE.

Cálculo y simulación luminotécnica

• Herramientas como DIALux evo y ReluxDesktop facilitan construir modelos, importar datos reales y calcular comportamientos lumínicos.
• Ambos programas permiten diseñar espacios, hacer cálculos fotométricos, visualizaciones 3D y trabajar con BIM y Revit.

Importancia del factor de mantenimiento

• El rendimiento de una luminaria disminuye con el tiempo y contaminación, por ello se estima en torno al 75% del nivel inicial.
• La limpieza, envejecimiento y deterioro de superficies también afectan la reflectancia y eficiencia luminosa.

Diseño y selección en espacios específicos

• Oficinas requieren luminarias que eviten reflejos, con CCT 4000K y CRI >80.
• Naves industriales y áreas sanitarias necesitan luminarias resistentes, IP66/IP65 y CRI >90 para precisión cromática.
• La elección adecuada depende del uso, ambiente, altura y normas específicas en cada espacio.

Metodología de proyecto

• Definir necesidades, niveles de lux, analizar espacio y seleccionar luminarias según funciones y cargas.
• Realizar cálculos preliminares, modelar en software, verificar niveles y mantener la uniformidad.
• Validar la propuesta con simulaciones y ajustar para optimizar costo, energía y confort, documentando todo el proceso.

Criterios de selección rápida

• Espacios de oficina: 500 lx, CRI >80, UGR <19, control mediante DALI-2.
• Áreas sanitarias: CRI >90, IP65, CCT 4000K, luminarias estancas y de alta precisión.
• Industria pesada: IP66/IP65, ópticas específicas, protección contra impactos y sobretensiones.

Proceso de definición de iluminación

• Identificar tareas, verificar normativa, seleccionar fuentes con buen CRI y termperatura de color.
• Diseñar arquitectura fotométrica ajustando ópticas y alturas.
• Calcular mantenido, usar software, revisar uniformidad y corregir si es necesario.

CAPÍTULO 1: Fundamentos Físicos de la Luz y Fotometría Avanzada

• • 1.1. Naturaleza de la radiación electromagnética y espectro visible.
  • 1.2. Magnitudes fotométricas fundamentales (Flujo, Intensidad, iluminancia, Luminancia).
  • 1.3 Leyes fundamentales de la fotometría (Ley de la inversa del cuadrado, Ley del coseno de Lambert).
  • 1.4 Curvas de distribución fotométrica y archivos fotométricos estándar (IES, LDT).

CAPÍTULO 2: Visión Humana, Fisiología y Ergonomía Visual

• • 2.1. Anatomía del ojo humano y proceso de visión (Visión fotópica, mesópica y escotópica).
  • 2.2. Rendimiento visual, agudeza visual y contraste.
  • 2.3. Deslumbramiento: Tipos (Molesto vs. Perturbador), mecanismos de prevención y cálculo del UGR (Unified Glare Rating).
  • 2.4 Aspectos no visuales de la luz: El sistema circadiano, células ganglionares fotosensibles (ipRGC), supresión de melatonina y concepto de Human Centric Lighting (HCL).

CAPÍTULO 3: Tecnología de Fuentes de Luz y Componentes Electrónicos

• • 3.1. Evolución tecnológica: De la incandescencia a la tecnología LED.
• • 3.2. Física de semiconductores en LED de potencia y arreglos COB (Chip-on-Board).
  • 3.3. Parámetros de calidad cromática: Índice de Reproducción Cromática (CRI/Ra), R9, métrica TM-30-18 (Fidelidad Rf y Gama Rg).
  • 3.4 Temperatura de Color Correlacionada (CCT) y elipse de MacAdam (Consistencia de color).
  • 3.5 Componentes de gestión electrónica: Drivers, controladores DALI / DALI-2, dimerizado PWM vs. CCR (Analog/Amplitude), efecto flicker y PstLM / SVM.

CAPÍTULO 4: Normativa Internacional, Estándares de Higiene y Seguridad Laboral

• • 4.1. Análisis exhaustivo de la Norma UNE-EN 12464-1 (iluminación de lugares de trabajo en interiores).
• • 4.2. Requisitos de la norma UNE-EN 12464-2 (iluminación de lugares de trabajo en exteriores).
  • 4.3. iluminación de emergencia y señalización de evacuación (Normas UNE-EN 1838, UNE 23034).
  • 4.4 Normativas de eficiencia energética e instalaciones eléctricas (REBT, CTE HE3).

CAPÍTULO 5: Métodos de Cálculo, Simulación y Diseño Luminotécnico

• • 5.1. Métodos manuales de cálculo: Método del Factor de Utilización (Lúmenes) y Punto por Punto.
  • 5.2. Factores de mantenimiento (F_m): Superficies, luminarias, fuentes de luz y depreciación por suciedad.
  • 5.3. Software de simulación luminotécnica (DIALux EVO, Relux) y metodología de modelado BIM.

CAPÍTULO 6: Criterios de Selección y Matriz de Aplicación por Tipo de Espacio

• • 6.1. Oficinas, espacios corporativos y salas de reuniones.
  • 6.2. Industria pesada, talleres mecánicos y naves de almacenamiento logístico.
  • 6.3. Centros sanitarios, hospitales y laboratorios de precisión.
  • 6.4. Centros educativos, aulas y bibliotecas.
  • 6.5. Comercio (Retail), áreas de exposición y museografía.
  • 6.6. Zonas exteriores, aparcamientos, viales e iluminación arquitectónica.

CAPÍTULO 7: RESUMEN FINAL Y MATRIZ GUÍA DE DECISIÓN RÁPIDA

1.1 Naturaleza de la luz

La luz es una forma de energía electromagnética radiante que se propaga mediante fotones y se comporta simultáneamente como onda y como partícula. El ojo humano es sensible únicamente a una franja estrecha de este espectro, comprendida aproximadamente entre los 380 nm y los 780 nm de longitud de onda.

• Radiación Ultravioleta (UV): De 100 a 380 nm. No es visible para el ojo humano, pero causa degradación de materiales y efectos biológicos sobre la piel y córnea.
• Espectro Visible:
  • Violeta: 380 – 430 nm
  • Azul: 430 – 500 nm
  • Verde: 500 – 560 nm
  • Amarillo: 560 – 600 nm
  • Naranja: 600 – 640 nm
  • Rojo: 640 – 780 nm
• Radiación Infrarroja (IR): Por encima de 780 nm. Se percibe en forma de calor radiante.

1.2 Magnitudes fotométricas fundamentales

Ángulo Sólido (\Omega)

\Omega = \frac{A}{r^2}

Donde A es el área recortada sobre una esfera de radio r. Una esfera completa contiene un ángulo sólido de 4\pi \approx 12,57\text{ sr}.

1.3 Leyes fundamentales de la fotometría

1. Ley de la Inversa del Cuadrado de la Distancia

E = \frac{I}{d^2}

2. Ley del Coseno de Lambert

E = \frac{I}{d^2} \cdot \cos(\alpha)

3. Coseno al Cubo (Cálculo directo sobre plano horizontal)

E_h = \frac{I(\alpha)}{h^2} \cdot \cos^3(\alpha)

1.4 Curvas de distribución fotométrica y archivos digitales

Las luminarias no emiten luz de forma uniforme en todas las direcciones. La distribución espacial de la intensidad luminosa se representa gráficamente mediante Curvas Fotométricas (en coordenadas polares o cartesianas).

• Diagramas Polares: Muestran la intensidad luminosa (normalizada a 1000\text{ lm}) en dos planos principales:
  • Plano C0-C180 (Transversal a la luminaria)
  • Plano C90-C270 (Longitudinal a la luminaria)
• Formatos de Archivos Fotométricos Digitales:
  • IESNA (.IES): Estándar norteamericano.
  • EULUMDAT (.LDT): Estándar europeo extendido. Contiene datos directos sobre geometría de la luminaria, matriz de intensidades por planos de emisión C y ángulos \gamma, potencia total y rendimiento de la luminaria (LOR – Light Output Ratio).

2.1 Anatomía ocular y rangos de visión

El ojo humano ajusta su respuesta biomecánica y química según los niveles de luminancia del entorno:

1. Visión Fotópica (L > 10\text{ cd/m}^2): Visión diurna. Activación exclusiva de los conos (ubicados en la fóvea). Responsable de la visión en alta resolución y la percepción del color. El pico de sensibilidad se sitúa en \lambda = 555\text{ nm} (verde-amarillento).
2. Visión Escotópica (L < 0,001\text{ cd/m}^2): Visión nocturna. Activación exclusiva de los bastones. No hay percepción cromática, la agudeza visual es reducida. El pico de sensibilidad se desplaza hacia \lambda = 507\text{ nm} (Efecto Purkinje).
3. Visión Mesópica (0,001 < L < 10\text{ cd/m}^2): Zona de transición donde coexisten conos y bastones. Es la condición habitual en iluminación pública nocturna y áreas de bajo nivel de luz.

2.2 Deslumbramiento y mecanismo UGR (Unified Glare Rating)

El deslumbramiento es una condición de molestia visual o de reducción de la capacidad para distinguir objetos, provocada por una distribución desfavorable de luminancias o por contrastes excesivos en el campo visual.

Clasificación del Deslumbramiento

1. Deslumbramiento Perturbador (Disability Glare): Produce una dispersión de luz dentro del ojo que reduce el contraste de la imagen retinal, impidiendo físicamente la visión. Ocurre comúnmente al mirar directamente fuentes muy intensas.
2. Deslumbramiento Molesto (Discomfort Glare): No impide la visión de forma inmediata, pero causa fatiga ocular, dolor de cabeza, tensión visual y pérdida de concentración a medio/largo plazo.

Cálculo e interpretación del UGR

El índice UGR (Unified Glare Rating) es el método estandarizado por la CIE (Comisión Internacional de la Iluminación) para cuantificar el deslumbramiento molesto en interiores:

UGR = 8 \cdot \log_{10} \left[ \frac{0,25}{L_b} \sum \left( \frac{L^2 \cdot \omega}{p^2} \right) \right]

Donde:

• L_b: Luminancia de fondo (\text{cd/m}^2).
• L: Luminancia de las partes luminosas de cada luminaria en la dirección del ojo del observador (\text{cd/m}^2).
• \omega: Ángulo sólido de las partes luminosas de la luminaria vistas desde el ojo (\text{sr}).
• p: Índice de posición de Guth para cada luminaria individual (que contempla la desviación respecto a la línea de visión directa).

Escala estándar de UGR en entornos laborales:

• UGR \le 13: Deslumbramiento imperceptible.
• UGR \le 16: Requerido para tareas de altísima precisión (dibujo técnico, inspección electrónica, microcirugía).
• UGR \le 19: Límite máximo para oficinas, aulas, áreas de lectura y trabajo con pantallas.
• UGR \le 22: Apto para trabajos industriales generales, recepción y tareas manuales medias.
• UGR \le 25: Permitido únicamente en industria pesada o almacenes.
• UGR \ge 28: Inaceptable para cualquier entorno de trabajo.

2.3 Aspectos no visuales de la luz: Concepto Human Centric Lighting (HCL)

A principios del siglo XXI se descubrió un tercer tipo de fotorreceptor en la retina humana: las células ganglionares de la retina intrínsecamente fotosensibles (ipRGC).

Estas células contienen el fotopigmento melanopsina, cuyo pico de sensibilidad espectral se sitúa en la banda del azul espectral (\approx 480\text{ nm}).

       PROCESO BIOLÓGICO DE SINCRO-RITMO CIRCADIANO:

       Luz rica en 480 nm (Mañana/Mediodía)
                   │
                   ▼
         Estimulación de ipRGCs
                   │
                   ▼
       Vía Retinohipotalámica (NSQ)
                   │
                   ▼
   Inhibición de secreción de Melatonina + Aumento de Cortisol
                   │
                   ▼
      ESTADO DE ALERTA, RENDIMIENTO Y ACTIVIDAD METABÓLICA

   ───────────────────────────────────────────────────────────

       Ausencia de luz azul / CCT Cálida (Atardecer/Noche)
                   │
                   ▼
         Cese de estímulo ipRGC
                   │
                   ▼
       Activación de Glándula Pineal
                   │
                   ▼
       Liberación progresiva de Melatonina en sangre
                   │
                   ▼
       INDUCCIÓN AL SUEÑO REPARADOR Y DESCANSO

El diseño HCL (Human Centric Lighting) o Iluminación Centrada en el Ser Humano integra la dinámica del espectro solar ajustando la Temperatura de Color Correlacionada (CCT) y la Iluminancia Melanópica Equivalent (EDI) a lo largo de la jornada laboral:

• 08:00 – 12:00 h: Luz dinámicamente fría (5000\text{ K} – 6500\text{ K}) con altos niveles de iluminancia (E_v > 500\text{ lx} en ojo) para suprimir la melatonina, aumentar el nivel de alerta y potenciar el rendimiento cognitivo.
• 12:00 – 15:00 h: Luz neutra (4000\text{ K}) para estabilizar la jornada.
• 15:00 – 18:00 h (o turnos de tarde/noche): Transición suave a luz cálida (2700\text{ K} – 3000\text{ K}) reduciendo la irradiancia azul para permitir la preparación hormonal hacia el descanso.

3.1 Física del LED de Potencia

Para obtener luz blanca a partir de semiconductores de nitruro de galio e indio (InGaN) que emiten luz azul nativa (\approx 450\text{ nm}), se aplica un recubrimiento de fósforo (frecuentemente YAG: Yttrium Aluminum Garnet). El fósforo absorbe parte de la radiación azul y la reemite en longitudes de onda amarillas y rojas; la mezcla de ambas da como resultado la luz blanca percibida.

3.2 Métricas de calidad cromática

1. Índice de Reproducción Cromática (CRI / R_a)

El CRI tradicional evalúa el grado de fidelidad con el que una fuente de luz reproduce los colores de una muestra de 8 tonos pastel (R_1 a R_8) en comparación con un cuerpo negro o luz solar.

• Limitación del CRI: La métrica estándar R_a ignora los tonos saturados. Es crítico evaluar específicamente el parámetro R_9 (Rojo saturado). Un valor R_9 > 50 es indispensable para la reproducción fiel de tonos de piel, alimentos y tejidos humanos en entornos médicos.

2. Método IES TM-30-18

Es el estándar moderno y riguroso de evaluación cromática que sustituye al CRI. Utiliza 99 muestras de color reales y proporciona dos índices principales:

• R_f (Fidelidad): Mide qué tan parecidos son los colores renderizados en comparación con la referencia (Escala 0-100).
• R_g (Gama/Saturación): Mide la saturación media de la fuente.
  • R_g = 100: Saturación idéntica al patrón.
  • R_g > 100: Mayor saturación de color (tonos más vivos).
  • R_g < 100: Desaturación de color.

3.3 Elipse de MacAdam (Consistencia de color)

Los procesos de fabricación de semiconductores LED generan variaciones inevitables en las coordenadas cromáticas (x, y). Las Elipses de MacAdam definen regiones en el diagrama de cromaticidad donde el ojo humano medio no es capaz de percibir diferencias de color.

• 1 SDCM – 2 SDCM (Step MacAdam Ellipse): Diferencia imperceptible. Exigido en iluminación de museos, marcas de lujo y arquitectura de alta gama.
• 3 SDCM: Estándar de alta calidad para entornos de oficina, centros de salud y proyectos exigentes.
• 5 SDCM: Variación visible de tono entre luminarias adyacentes. Aceptable únicamente en iluminación industrial básica o áreas exteriores.

3.4 Controladores (Drivers), Eficiencia y Estabilidad de Corriente

Un driver LED convierte la corriente alterna de red (230 V, 50 Hz) en corriente continua estabilizada.

Mapeo de Métodos de Regulabilidad (Dimerizado)

1. Dimerizado por Modulación por Ancho de Pulsos (PWM): Enciende y apaga el LED a alta frecuencia variando el ciclo de trabajo (Duty Cycle).
   1. Ventaja: Mantiene la temperatura de color (CCT) constante.
   1. Riesgo: Si la frecuencia es < 1\text{ kHz}, puede generar parpadeo (flicker) imperceptible pero causante de fatiga visual y estroboscopia.
2. Dimerizado por Reducción de Corriente Continua (CCR / Amplitude Dimming): Reduce la corriente física que atraviesa el LED.
   1. Ventaja: Totalmente exento de flicker (P_{st}^{LM} = 0).
   1. Riesgo: Ligera desviación de la CCT en niveles de dimado por debajo del 10%.

Protocolo DALI-2 (Digital Addressable Lighting Interface)

DALI-2 es el estándar internacional bi-direccional (IEC 62386) para el control de iluminación profesional.

• Opera mediante un bus de dos hilos no polarizado (máximo 300\text{ m} de tirada).
• Permite direccionar individualmente hasta 64 dispositivos por canal/universo.
• Soporta perfiles avanzadas como DALI DT8 (Device Type 8), habilitando el control de temperatura de color (Tunable White) y color RGBW a través de una única dirección.

Parámetros de Calidad Lumínica respecto al Parpadeo

• P_{st}^{LM} (Short-term Flicker Severity): Mide el parpadeo en el rango de 0,3 a 80 Hz. Límite normativo exigido por la UE: P_{st}^{LM} \le 1,0.
• SVM (Stroboscopic Visibility Measure): Mide el efecto estroboscópico en el rango de 80 a 2000 Hz. Límite normativo exigido: SVM \le 0,4.

4.1 Norma UNE-EN 12464-1: Requisitos en Interiores

La norma europea UNE-EN 12464-1 establece los requerimientos mínimos de iluminación para más de 200 tareas visuales agrupadas por tipología de espacio.

Parámetros Clave Exigidos

1. E_m (Iluminancia media mantenida): Nivel mínimo de lux por debajo del cual nunca debe caer la media de la superficie de trabajo durante la vida útil de la instalación.
2. UO (Uniformidad de iluminancia): Relación entre la iluminancia mínima y la iluminancia media (E_{min} / E_m) en el área de la tarea visual.
3. UGR_L: Límite máximo de deslumbramiento molesto.
4. R_a: Índice de reproducción cromática mínimo exigido.

Tabla Exhaustiva de Requisitos Normativos por Tipo de Espacio (UNE-EN 12464-1)

4.2 Iluminación de emergencia (Normas UNE-EN 1838 / UNE 23034)

Los sistemas de iluminación de emergencia deben funcionar de manera autónoma en caso de fallo de la alimentación principal (autonomía mínima de 1 hora).

5.1 Método del Factor de Utilización (Método de los Lúmenes)

Utilizado para calcular la cantidad de luminarias necesarias para obtener una iluminancia media (E_m) en una planta rectangular regular.

1. Índice del Local (k)

El índice k caracteriza la geometría del espacio:

k = \frac{a \cdot b}{h_p \cdot (a + b)}

Donde:

• a: Ancho del local.
• b: Largo del local.
• h_p: Altura del plano de trabajo sobre las luminarias (h_p = h_{total} – h_{plano\_trabajo} – h_{suspensión}).

2. Ecuación Fundamental del Flujo Total

\Phi_{total} = \frac{E_m \cdot A}{CU \cdot F_m}

Donde:

• E_m: Iluminancia media proyectada (lx).
• A: Área de la estancia (a \times b en \text{m}^2).
• CU: Coeficiente de Utilización (Obtenido de las tablas del fabricante según la reflectancia de techo/pared/suelo e índice k).
• F_m: Factor de Mantenimiento global.

3. Cálculo de N° de Luminarias

N = \frac{\Phi_{total}}{\Phi_{luminaria}}

5.2 Determinación del Factor de Mantenimiento (F_m)v

El Factor de Mantenimiento previene el deterioro progresivo de la luz a lo largo del tiempo.

F_m = LLMF \times LSF \times LMF \times RSMF

Where:

• LLMF (Lamp Lumen Maintenance Factor): Depreciación del flujo luminoso del LED (ejemplo: L_80 B_10 \to 0,80 a las 50.000\text{ h}).
• LSF (Lamp Survival Factor): Tasa de supervivencia de diodos (en tecnología LED moderna de alta calidad se asume 0,99).
• LMF (Luminance Maintenance Factor): Ensuciamiento de las ópticas de la luminaria (rango 0,88 – 0,98 según Grado de Protección IP y entorno).
• RSMF (Room Surface Maintenance Factor): Depreciación por acumulación de polvo en paredes y techos (rango 0,85 – 0,95).

Valor estándar recomendado en entornos limpios (oficinas) con tecnología LED: F_m = 0,80. Valor estándar en entornos industriales pesados con suciedad elevada: F_m = 0,60 – 0,65.

1. Cálculos manuales, útiles para estimaciones y verificaciones rápidas.
2. Simulación mediante software, que permite representar el espacio en 3D y analizar con mucho mayor detalle qué ocurre con la luz.

La idea fundamental es que no alcanza con saber cuántos lúmenes tiene una luminaria. Hay que considerar el tamaño del recinto, altura, colores y reflectancias, distribución de la luz, posición de las luminarias, suciedad, envejecimiento y otros factores.

5.1. Métodos manuales de cálculo

5.1.1. Método del Factor de Utilización o Método de los Lúmenes

Es probablemente el método manual más sencillo para responder a una pregunta básica:

¿Cuántas luminarias necesito para conseguir un determinado nivel medio de iluminación?

Por ejemplo:

Tengo una oficina de 10 × 6 m y necesito aproximadamente 500 lux. ¿Cuántas luminarias necesito?

El método calcula una iluminancia media, no la iluminación exacta en cada punto del recinto.

Conceptos básicos

Antes de utilizar la fórmula hay que entender cuatro unidades:

Por ejemplo, una luminaria puede producir 10.000 lm, pero no significa que los 10.000 lm lleguen útiles al plano de trabajo.

Parte de la luz puede:

• dirigirse hacia paredes;
• dirigirse hacia el techo;
• perderse fuera del área;
• ser absorbida por las superficies;
• quedar fuera de la zona útil.

Fórmula básica

Una forma habitual de expresar el cálculo es:

Donde:

• Em = iluminancia media mantenida en lux.
• N = cantidad de luminarias.
• Φ = flujo luminoso de cada luminaria, en lúmenes.
• UF = factor de utilización.
• Fm = factor de mantenimiento.
• A = superficie en m².

La aplicación del factor de mantenimiento en este tipo de cálculo está contemplada en la metodología de mantenimiento de CIE. (Scribd)

Ejemplo sencillo

Supongamos:

• superficie: 100 m²
• luminaria: 4.000 lm
• cantidad: 10 luminarias
• factor de utilización: 0,70
• factor de mantenimiento: 0,80

Entonces:

Por lo tanto, la instalación produciría aproximadamente 224 lux medios mantenidos.

¿Cómo se obtiene el Factor de Utilización?

Este factor depende principalmente de:

• geometría del recinto;
• altura de montaje;
• posición del plano de trabajo;
• reflectancia del techo;
• reflectancia de las paredes;
• reflectancia del piso;
• distribución fotométrica de la luminaria.

Por eso normalmente se obtiene de las tablas fotométricas proporcionadas por el fabricante.

DIALux explica que el método de los lúmenes utiliza, entre otros datos, las reflectancias del techo, paredes y piso y el índice del recinto para obtener el factor de utilización. (Knowledge Base DIALux evo)

Índice del local

Para calcular el factor de utilización se utiliza frecuentemente el índice del local, denominado normalmente K.

Para un recinto rectangular:

Donde:

• L = longitud.
• W = ancho.
• Hm = altura entre la luminaria y el plano de trabajo.

¿Qué significa?

El índice K intenta representar la forma geométrica del recinto.

Un recinto muy bajo y ancho se comporta de manera diferente a uno muy alto y estrecho.

Por ejemplo:

Oficina A

10 × 6 m, con luminarias relativamente cerca del plano de trabajo.

→ K relativamente alto.

Nave B

30 × 10 m, con luminarias instaladas a 8 m de altura.

→ K diferente y probablemente menor.

El valor de K se combina con las reflectancias y la distribución fotométrica de la luminaria para obtener el factor de utilización.

Reflectancia

La reflectancia indica qué cantidad de luz refleja una superficie.

Por ejemplo:

Son valores orientativos; en un proyecto real conviene utilizar valores medidos o especificados para los materiales.

¿Por qué es importante?

Imaginemos dos habitaciones idénticas.

Habitación A

• techo blanco;
• paredes claras;
• piso claro.

Habitación B

• techo oscuro;
• paredes oscuras;
• piso oscuro.

Las luminarias pueden ser exactamente las mismas, pero la distribución de luz será diferente.

En la habitación clara existe mayor aprovechamiento de la luz reflejada.

Ventajas y limitaciones del método de lúmenes

Ventajas

• Es rápido.
• Es fácil de entender.
• Permite realizar una primera estimación.
• Permite calcular aproximadamente la cantidad de luminarias.
• Es útil durante las primeras etapas del proyecto.

Limitaciones

No permite conocer con suficiente detalle:

• iluminancia en cada punto;
• uniformidad real;
• deslumbramiento;
• sombras;
• distribución exacta de la luz;
• efecto de obstáculos;
• geometrías complejas;
• fachadas irregulares;
• iluminación arquitectónica compleja.

Por eso el método de lúmenes suele ser un primer cálculo, seguido por un cálculo más preciso mediante software. DIALux también señala que el método es aproximado y que cuanto más se alejan las condiciones reales de sus supuestos, menor es su precisión. (Knowledge Base DIALux evo)

5.1.2. Método Punto por Punto

El método Punto por Punto responde a una pregunta diferente:

¿Cuánta iluminación tengo exactamente en este punto?

En lugar de calcular solamente un promedio, se analiza la contribución de las luminarias sobre puntos determinados.

Esto resulta especialmente útil cuando necesitamos conocer:

• niveles mínimos;
• uniformidad;
• iluminación sobre una mesa;
• iluminación de un pasillo;
• iluminación de una fachada;
• iluminación vial;
• iluminación deportiva;
• iluminación puntual;
• zonas donde existe riesgo de sombras.

Concepto fundamental

La iluminancia producida por una fuente puntual puede expresarse, simplificadamente, como:

Donde:

• E = iluminancia en el punto, en lux.
• I = intensidad luminosa de la luminaria en esa dirección, en candelas.
• d = distancia entre la fuente y el punto.
• α = ángulo de incidencia sobre la superficie.

En un proyecto real, el software utiliza la curva fotométrica completa de la luminaria, normalmente a partir de archivos fotométricos como IES/LDT/ULD, en lugar de tratar la luminaria como una fuente puntual ideal.

Ejemplo sencillo

Supongamos una luminaria instalada directamente sobre una mesa.

Si el punto está cerca de la luminaria:

→ recibe mucha luz.

Si alejamos el punto:

→ recibe menos luz.

Una característica importante es que la iluminación disminuye aproximadamente con el cuadrado de la distancia.

Por ejemplo, si duplicamos la distancia:

La contribución directa se reduce aproximadamente a una cuarta parte, en las condiciones simplificadas correspondientes.

Diferencia entre los dos métodos

En términos simples:

Método de lúmenes:

«¿Cuántas luminarias necesito aproximadamente?»

Punto por punto:

«¿Qué iluminación tengo exactamente en cada lugar?»

5.2. Factor de mantenimiento — Fm

Este concepto es fundamental en luminotecnia.

Una instalación nueva puede entregar, por ejemplo:

500 lux

Pero después de varios años probablemente no entregará exactamente esos 500 lux.

¿Por qué?

Porque:

• las luminarias acumulan polvo;
• las superficies se ensucian;
• las paredes pueden perder reflectancia;
• las fuentes luminosas pierden flujo;
• pueden producirse fallos de componentes;
• los materiales pueden degradarse.

La CIE define el factor de mantenimiento como la relación entre la iluminancia producida después de un determinado período y la iluminancia cuando la instalación es nueva. (CIE)

Ejemplo sencillo

Supongamos:

Instalación nueva:

500 lux

Después de cierto tiempo:

400 lux

Entonces:

Es decir:

Fm = 0,80

Esto significa que estamos diseñando considerando que al final del período de mantenimiento tendremos aproximadamente el 80 % del nivel inicial, según las hipótesis de mantenimiento utilizadas.

¿Por qué se utiliza el factor de mantenimiento?

Porque no sería correcto diseñar una instalación pensando únicamente en el primer día.

El objetivo es que la instalación continúe cumpliendo los requisitos durante su vida útil prevista y con el mantenimiento especificado.

La CIE indica que el factor debe utilizarse en el diseño para asegurar que los requisitos previstos se mantengan durante la vida acordada de la instalación, considerando el programa de mantenimiento. (iTeh Standards)

Componentes del factor de mantenimiento

Actualmente, la metodología ISO/CIE TS 22012 considera varios factores:

Donde:

• fLF = factor de mantenimiento del flujo luminoso.
• fS = factor de supervivencia.
• fLM = factor de mantenimiento de la luminaria.
• fSM = factor de mantenimiento de las superficies.

(CIE)

Esto es importante porque antiguamente era habitual encontrar cálculos más simplificados con otros nombres y factores. La terminología moderna de CIE/ISO busca reflejar mejor las tecnologías actuales, especialmente LED. (CIE)

1. Degradación del flujo luminoso — fLF

Una fuente luminosa no necesariamente mantiene el mismo flujo durante toda su vida.

Por ejemplo:

LED nuevo:

10.000 lm

Después de determinado tiempo:

8.500 lm

Entonces:

El factor depende del producto y de las condiciones de funcionamiento.

En luminarias LED es especialmente importante utilizar los datos proporcionados por el fabricante. ISO/CIE indica que el factor debe determinarse considerando la vida útil y los datos correspondientes del fabricante. (iTeh Standards)

2. Factor de supervivencia — fS

No todas las fuentes o componentes necesariamente seguirán funcionando durante toda la vida prevista.

El factor de supervivencia considera la posibilidad de fallos.

Ejemplo simplificado:

100 luminarias instaladas.

Al final del período considerado:

98 continúan funcionando.

El factor correspondiente sería aproximadamente:

En instalaciones críticas este aspecto puede ser especialmente importante.

3. Suciedad de la luminaria — fLM

Una luminaria acumula polvo y suciedad.

Esto puede ocurrir:

• sobre el difusor;
• sobre el reflector;
• sobre lentes;
• sobre superficies ópticas;
• sobre otras partes de la luminaria que afectan el flujo luminoso.

La cantidad de pérdida dependerá de:

• tipo de luminaria;
• grado de protección;
• ambiente;
• cantidad de polvo;
• humedad;
• contaminación;
• frecuencia de limpieza.

ISO/CIE señala específicamente que el factor de mantenimiento de la luminaria depende del diseño, contaminación ambiental y frecuencia de limpieza. (iTeh Standards)

La importancia de la limpieza

Un error frecuente es pensar:

«Si tengo LEDs de 50.000 horas, no necesito mantenimiento.»

Esto no es correcto.

La vida útil de la fuente luminosa y la limpieza de la instalación son cosas diferentes.

Una luminaria LED puede seguir funcionando, pero si:

• tiene polvo;
• el difusor está sucio;
• la óptica está contaminada;

la cantidad de luz útil puede disminuir.

Por eso vida útil ≠ ausencia de mantenimiento.

Ejemplo completo de factor de mantenimiento

Supongamos:

Entonces:

En términos simples:

Fm ≈ 0,75

La instalación debe diseñarse considerando que, bajo las hipótesis adoptadas, el nivel mantenido será aproximadamente el 75 % del nivel inicial.

5.3. Software de simulación luminotécnica

Cuando el proyecto deja de ser sencillo, hacer todos estos cálculos manualmente se vuelve muy complejo.

Aquí aparecen herramientas como:

• DIAL GmbH — DIALux evo.
• Relux Informatik AG — ReluxDesktop.

Estas herramientas permiten construir o importar el edificio, colocar luminarias reales, introducir sus datos fotométricos y calcular el comportamiento de la instalación.

DIALux evo

DIALux evo permite diseñar iluminación interior y exterior, utilizar luminarias reales, realizar cálculos y generar visualizaciones. La versión actual también permite trabajar con iluminación natural y procesos BIM/IFC. (DIALux)

Entre sus funciones se encuentran:

• creación de espacios;
• edificios completos;
• iluminación interior;
• iluminación exterior;
• iluminación de emergencia;
• luz natural;
• colocación de luminarias;
• cálculos de iluminancia;
• uniformidad;visualizaciones;
• documentación;
• integración BIM.

DIALux indica actualmente que su versión gratuita incluye las funciones esenciales y una biblioteca de millones de luminarias de fabricantes miembros. (DIALux)
Una característica importante
DIALux no trabaja solamente con una «luminaria genérica».
Puede trabajar con luminarias reales, utilizando sus datos fotométricos y modelos correspondientes. (DIALux)
Esto permite comparar diferentes productos antes de decidir cuál utilizar.

ReluxDesktop

ReluxDesktop es otra herramienta profesional para planificación y simulación luminotécnica.

Permite trabajar con:

• iluminación artificial;
• iluminación natural;
• sensores;
• espacios interiores;
• edificios;
• instalaciones industriales;
• exteriores;
• estacionamientos;
• instalaciones deportivas;
• carreteras.

Relux indica que permite realizar cálculos conforme a normas nacionales e internacionales y que es compatible con sistemas CAD y BIM. (RELUX Informatik AG)

También dispone de integración con Revit mediante ReluxCAD for Revit. (RELUX Informatik AG)

DIALux vs. Relux

Ambos persiguen esencialmente el mismo objetivo:

modelar el espacio + colocar luminarias + calcular la luz + verificar los resultados.

La elección entre ambos suele depender de flujo de trabajo, experiencia del diseñador, fabricantes disponibles, integración BIM y requisitos del proyecto.

Metodología de modelado BIM

¿Qué significa BIM?

BIM significa:

Building Information Modeling

o, en español:

Modelado de Información de Construcción. (Building Information Modeling)

No es simplemente hacer un dibujo 3D.

La idea es crear un modelo digital del edificio que contiene información.

Por ejemplo, una puerta puede tener:

• dimensiones;
• material;
• fabricante;
• identificación.

Una luminaria puede tener:

• fabricante;
• modelo;
• potencia;
• flujo luminoso;
• dimensiones;
• datos fotométricos;
• posición;
• orientación.

¿Por qué BIM es importante para iluminación?

Porque la iluminación ya no se diseña aislada del resto del edificio.

El proyecto puede involucrar:

Arquitectura

↓

Estructura

↓

Instalaciones eléctricas

↓

HVAC

↓

Iluminación

↓

Control y automatización

Todos necesitan coordinarse.

Flujo BIM + iluminación

Un flujo sencillo podría ser:

1. Arquitecto

Crea el edificio en Revit, Archicad u otro software BIM.

↓

2. Exportación

Se genera un modelo compatible, por ejemplo IFC.

↓

3. DIALux / Relux

El diseñador de iluminación importa el edificio.

↓

4. Diseño de iluminación

Se colocan:

• luminarias;
• sensores;
• sistemas de iluminación;
• diferentes ópticas;
• posiciones y orientaciones.

↓

5. Cálculo

Se calculan:

• lux;
• uniformidad;
• deslumbramiento cuando corresponde;
• consumo;
• iluminación natural;
• otros parámetros del proyecto.

↓

6. Correcciones

Si una zona queda demasiado oscura:

→ se modifica la distribución.

Si hay demasiado deslumbramiento:

→ se cambia la luminaria, óptica o posición.

↓

7. Exportación

El modelo de iluminación puede regresar al entorno BIM.

Ejemplo práctico de BIM

Imaginemos un hotel.

El arquitecto modifica la altura del falso techo:

2,80 m → 2,60 m

En un flujo tradicional, el diseñador de iluminación puede tener que enterarse del cambio y modificar manualmente su modelo.

En un flujo BIM correctamente coordinado:

Modelo arquitectónico actualizado

↓

Modelo de iluminación actualizado

↓

Nueva posición de luminarias

↓

Nuevo cálculo luminotécnico

Esto reduce errores y duplicación de trabajo.

DIALux actualmente permite trabajar con IFC y, mediante DIALux Bridge for Revit, transferir el modelo de iluminación entre DIALux y Revit. (DIALux)

Algo muy importante: BIM no reemplaza el cálculo luminotécnico

BIM responde principalmente a:

¿Qué elementos tiene el edificio, dónde están y qué información contienen?

El software luminotécnico responde:

¿Cómo se comporta la luz dentro de ese edificio?

Son cosas diferentes pero complementarias.

Metodología recomendada de trabajo

Para un proyecto profesional, una secuencia razonable sería:

1. Definir necesidades

¿Qué actividad se realizará?

↓

2. Determinar niveles requeridos

¿Cuántos lux se necesitan?

↓

3. Analizar el espacio

Dimensiones, alturas, superficies, colores y obstáculos.

↓

4. Seleccionar luminarias

Potencia, flujo, distribución fotométrica, temperatura de color, CRI, UGR, IP, etc.

↓

5. Cálculo preliminar

Método de lúmenes.

↓

6. Modelado 3D

DIALux evo o ReluxDesktop.

↓

7. Cálculo punto por punto

Comprobar niveles y uniformidad.

↓

8. Analizar mantenimiento

Definir correctamente el Fm y el programa de mantenimiento.

↓

9. Verificar normativa

Comprobar los requisitos aplicables al tipo de espacio.

↓

10. Optimizar

Buscar el equilibrio entre:

• cantidad de luminarias;
• calidad de iluminación;
• consumo;
• uniformidad;
• confort visual;
• mantenimiento;
• costo.

↓

11. Documentar

Planos + cálculos + tablas + especificaciones + visualizaciones.

Resumen del capítulo

La idea clave

Podemos resumir todo el capítulo en una frase:

Primero estimamos cuánta luz necesitamos, después calculamos dónde llega esa luz y finalmente verificamos mediante simulación que el proyecto funcione correctamente durante toda su vida útil.

Para un proyecto real, además, no conviene elegir el Fm «a ojo». ISO/CIE recomienda determinarlo a partir del flujo luminoso, supervivencia, mantenimiento de la luminaria, condiciones ambientales, superficies y programa de limpieza/reemplazo. (CIE)

Fuentes técnicas principales: CIE/ISO para mantenimiento y DIALux/Relux para las herramientas de cálculo y BIM. Las páginas oficiales de DIALux y ReluxDesktop contienen la documentación actual de los programas.

6.1 Espacios Corporativos, Oficinas y Salas de Control

Desafíos Principales

• Eliminación de reflejos en monitores informáticos (Cumplimiento de la Directiva de Pantallas de Visualización de Datos – PVD).
• Mantenimiento del confort visual continuado durante 8 horas sin fatiga asteno-ópica.

Especificación Técnica Recomendada

• Luminarias: Paneles o estructuras suspendidas con difusión microprismática (UGR < 19) o sistemas de emisión Directa/Indirecta (60% luz hacia plano de trabajo, 40% hacia techo para equilibrar luminancias).
• CCT: 4000\text{ K} (Opción Tunable White 3000\text{ K} – 6000\text{ K} controlada por DALI-2).
• CRI: R_a \ge 80, R_9 \ge 20.
• Driver: Corriente continua libre de parpadeo (SVM < 0,1, P_{st}^{LM} < 0,5).

             CONFIGURACIÓN RECOMENDADA OFICINA MODERNA

               Techo reflectante ($\rho \ge 0,7$)
               ──────────────────────────────
                        ▲          ▲
                     40%│          │40% (Luz Indirecta)
                     ┌──┴──────────┴──┐
                     │ Luminaria UGR19│
                     └──┬──────────┬──┘
                     60%│          │60% (Luz Directa Microprismática)
                         ▼          ▼
               ──────────────────────────────
               Plano de trabajo ($E_m = 500\text{ lx}$)

6.2 Industria Pesada, Naves Logísticas y Talleres

Desafíos Principales

• Ambientes hostiles (Polvo, humedad, vibraciones, temperaturas extremas).
• Alturas de montaje elevadas (> 6\text{ a }15\text{ metros}).
• Efecto estroboscópico en maquinaria rotativa (Riesgo severo de mutilación o muerte si una máquina giratoria parece estática debido a parpadeo de luz).

Especificación Técnica Recomendada

• Luminarias: Campanas industriales (High-Bays) con cuerpo de aluminio inyectado para disipación térmica y ópticas de policarbonato de alta resistencia mecánica.
• Grado de Protección IP/IK: Mínimo IP66 (Protección total contra polvo y chorros de agua potentes) e IK08 a IK10 (Resistencia contra impactos mecánicos severos de 5 a 20 Joules).
• Ópticas: Asimétricas o intensivas (30^\circ – 60^\circ) para zonas de techos altos; extensivas (90^\circ – 120^\circ) para áreas de baja altura.
• Seguridad Electrónica: Protección contra sobretensiones transitorias incorporada en el driver (SPD de al menos 4\text{ kV} – 10\text{ kV}).
• Seguridad Estroboscópica: Drivers obligatorios con rizado de corriente (ripple) < 1\%.

6.3 Ámbitos Sanitarios, Quirófanos y Laboratorios

Desafíos Principales

• Precisión cromática crítica para la evaluación del estado del paciente (cianosis, ictericia).
• Estrechos requerimientos de higiene, estanqueidad y compatibilidad electromagnética (EMC).

Especificación Técnica Recomendada

• Luminarias: Estancas empotrables con acabado liso, resistentes a agentes químicos de limpieza y desinfección agresivos (Peróxido de hidrógeno, cloro, alcohol isopropílico). IP65 inferior y superior.
• CRI / Fidelidad: R_a \ge 90 – 95, obligatoriamente R_9 \ge 50.
• CCT: 4000\text{ K} a 5000\text{ K}.
• Compatibilidad Electromagnética: Drivers con certificación médica EN 60601-1-2 para no interferir con equipos de monitorización de constantes vitales o resonancia magnética.

Esta matriz resume y sintetiza las variables de especificación para la toma de decisiones ejecutiva e ingeniería directa de proyectos: ================================================================================================================================
                                     MATRIZ DE SELECCIÓN Y ESPECIFICACIÓN DE ILUMINACIÓN PROFESIONAL
================================================================================================================================
TIPO DE ESPACIO       EM (LX)   UGR   CCT (K)       CRI / R9     IP / IK    ÓPTICA Y DISTRIBUCIÓN    TECNOLOGÍA DE CONTROL SUGERIDA
================================================================================================================================
Oficinas (Generales)   500     19    4000K         >80 / >20    IP20/IK03  Microprismática / Dir-Ind  DALI-2 / Tunable White + Sensor Lux
Oficinas (CAD/Dibujo) 750       16    4000K-5000K   >90 / >50    IP40/IK03  Difusor Bajo Brillo        DALI-2 / Sensor Presencia + Constant Light
Salas de Conferencia   500      19    3000K-4000K   >80 / >20     IP20/IK03  Directa Intensiva + Accent DALI-2 / Escenas Integradas
Aulas Educativas       500    19    4000K         >80 / >20    IP40/IK04  Extensiva simétrica        Control 1-10V o DALI-2 + Sensores
Naves Logísticas (Alt) 200       25    4000K-5000K  >70 / —     IP65/IK08  Intensiva (30°-60°)        DALI-2 / Sensor Alta Altura (PIR/MW)
Industria Electrónica  1000     19    4000K-5000K   >90 / >50    IP54/IK07  Extensiva Opal sin flicker DALI-2 / Sensor Iluminación Local
Quirófanos (Mesa)      100.000   —    4500K-5000K   >95 / >90    IP65/IK08  Simétrica concentrada      Sistemas con panel táctil aislado
Zonas de Venta/Retail  500-1500  22    3000K-4000K   >90 / >50    IP20/IK03  Proyectores de carril      DALI-2 / Control de Escenas por zonas
Pasillos y Salidas     100       25    3000K-4000K   >70 / —     IP40/IK04  Extensiva                  DALI-2 / Función Corredor (10%-100%)
================================================================================================================================

PASOS PARA LA DEFINICIÓN DEL TIPO DE ILUMINACIÓN EN CUALQUIER PROYECTO (CHECKLIST DEL PROYECTISTA):

1. Definir la Tarea Visual y Requisitos Normativos:
   1. Identificar la actividad del espacio e ir a la Norma UNE-EN 12464-1/2 para obtener los valores mínimos obligatorios de E_m, UGR_{máx}, U_O y R_a.
2. Evaluar las Condiciones Ambientales:
   1. Determinar el grado de exposición a agua, humedad, polvo y suciedad \to Selección del código IP.
   1. Determinar el riesgo de impactos mecánicos \to Selección del código IK.
   1. Identificar sustancias químicas o requerimientos de desinfección estricta.
3. Seleccionar la Fuente LED y Parámetros Cromáticos:
   1. Para tareas administrativas/estándar: CCT = 4000\text{ K}, CRI \ge 80.
   1. Para tareas médicas, artísticas, inspección de calidad o retail de alto valor: CCT = 3000\text{ K}-4000\text{ K}, CRI \ge 90, R_9 \ge 50, R_f \ge 90.
   1. Verificar consistencia cromática: \le 3 Pasos de la Elipse de MacAdam (SDCM).
4. Diseñar la Arquitectura Fotométrica y Selección de Ópticas:
   1. Seleccionar luminarias con ópticas microprismáticas para control estricto de deslumbramiento (UGR \le 19).
   1. Ajustar el ángulo de apertura según la altura de montaje (Intensiva para alturas > 6\text{ m}, Extensiva para alturas < 4\text{ m}).
5. Especificar la Electrónica (Driver) y Sistema de Control:
   1. Exigir drivers con SVM < 0,4 y P_{st}^{LM} < 1,0 (tecnología Flicker-Free mediante dimado por amplitud/CCR).
   1. Integrar protocolo DALI-2 / DT8 si se requiere regulación, programación circadiana (Human Centric Lighting) o gestión de ahorro energético mediante detectores de presencia y regulación por aporte de luz natural.
6. Ejecutar el Cálculo Luminotécnico Mantenido:
   1. Aplicar el Factor de Mantenimiento (F_m) realista (habitualmente 0,80 en interiores limpios).
   1. Validar la simulación en software especializado (DIALux / Relux) verificando que la matriz de puntos sobre el plano de trabajo cumple con la iluminancia media (E_m) y la uniformidad (U_O \ge 0,60) en todo el espacio.
